主要設備

本設備為日本KOMATSU廠生產之推進切削機組，適用於卵礫石層分布之地層或砂石與土壤些許黏質含量之地層，利用推進機頭注入滑材及穩定液體，並於第二節先導管內加注穩定壓力，迫使切削面保持一定之穩壓避免崩塌，形成挖掘面與管材間土壓平衡之機械切削施工法。

土壓平衡特性－其機體主要是由先導管部分進行掘削，配合採用螺旋桿方式進行排土，利用掘削面盤的旋轉切刀讓挖掘土和掘削添加劑混合，增加挖掘土的塑性；然後讓大型鬆緊閥作用，使改良後的挖掘土充滿在掘削面盤與大型鬆緊閥間的套管內，形成一不透水層，達到與掘削面盤前掘削面壓力取得平衡，進行排土量及止水控制。

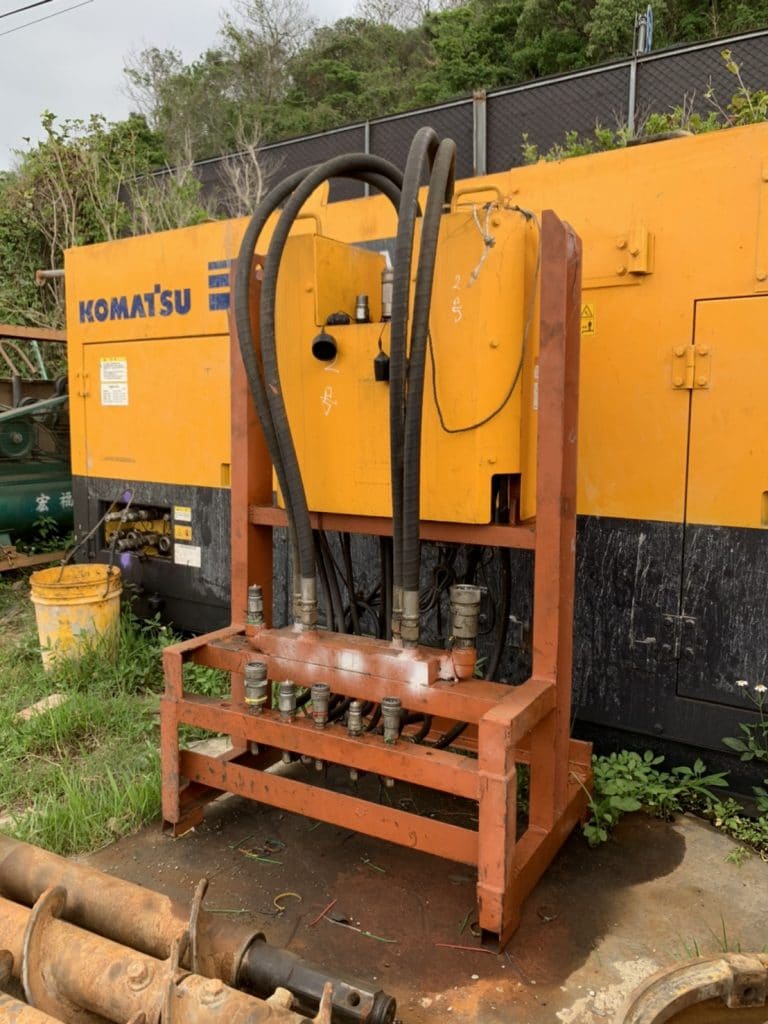

分油閥-此設備由柴油油壓機供應穩定油壓，經分油閥配送穩定之油壓帶動推進台架及先導管面盤運轉，提供推進施工之推進動力。

105年先後購入小松(KOMATSU)廠牌3組推進機組

TP65SCLT(∮400～500)共2台

TP75 SCLT(∮400～500)共1台

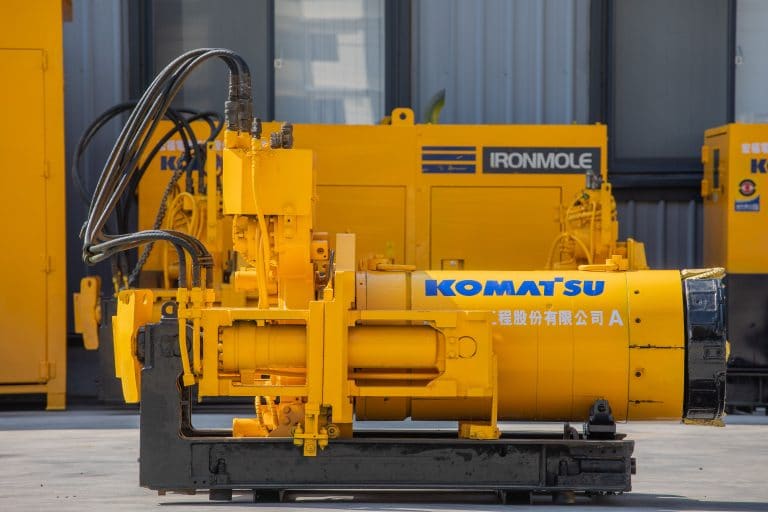

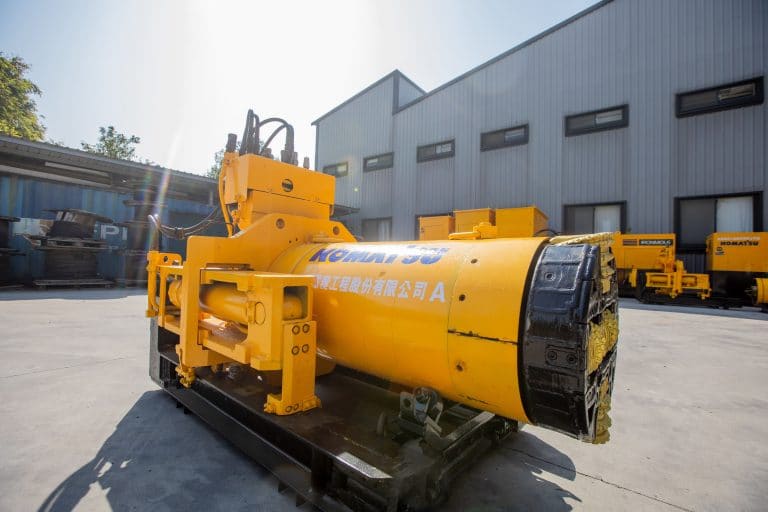

負責進行掘削土層、方向控制及修正、掘削添加劑注入、連接螺旋桿進行排土

(1)KOMATSU TP65SCLT-1土壓平衡式推進機械，推進管徑φ400mm，最大推進長度約60~100公尺(最大推進長度會因地層環境增減)。

(2)KOMATSU TP75SCLT-1土壓平衡式推進機械，推進管徑φ400mm，最大推進長度約60~100公尺(最大推進長度會因地層環境增減)。

切刀使用日本長津グループホームページ及HANNANTEX切刀

長津グループホームページ為小松推進機種合作專門製作相關推進設備衛星工廠，擁有相當多切刀專利

HANNANTEX由台灣興亞迪歐股份有限公司（AKTIO TAIWAN Co., Ltd.）代理，也相當多日本企業使用

驅動本體      推力200/500ton 還轉扭力1000kg.m

機床              1.0m及2.5m寬*2.0m及3.8m長

推墊              容許耐力100ton L=0.1m

反力座型鋼  容許耐力200ton L=1.95m

油壓設備      推進用15kw.迴轉用20kw.其他15kw

螺旋套管-

優點:1.採螺旋出方方式，可防止流砂現象與掘削面崩塌。

2.可防止掘削面盤發生滾轉現象，故可發揮巨大的掘削扭力，且若推進中遭遇問題，亦可利用套管將機器回拉。

油壓單元：電源、動力提供。

1.調速範圍大。通過控制閥，液壓傳動可以在運行過程中實現液壓執行器大範圍的無級調速。

2.工作平穩、快速性好。油液具有彈性，可吸收衝擊，故液壓傳動傳遞運動均勻平穩;易於實現快速啟動、制動和頻繁換向。

3.易於操縱控制並實現過載保護。液壓系統操縱控制方便，易於實現自動控制、遠距離遙控和過載保護；運轉時可自行潤滑，有利於散熱和延長使用壽命。

4.易於自動化和機電液一體化。液壓技術容易與電氣、電子控制技術相整合，組成機電液一體化的複合系統，實現自動工作循環。
